Shelly Pro 1PM - smart DIN-skenemonterad strömbrytare med effektmätning

Shelly Pro 1PM - smart DIN-skenebrytare med effektmätning

Enhetsidentifiering

• Enhetsnamn: Shelly Pro 1PM v.1

• Enhetsmodell: SPSW-201PE16EU

• Enhetens SSID: ShellyPro1PM-XXXXXX

Kort beskrivning
Shelly Pro 1PM är en smart brytare för montering på DIN-skena med effektmätning. Tack vare den flexibla Gen2-firmwaren och LAN-anslutningen får professionella installatörer fler möjligheter att skapa lösningar för slutanvändaren. Enheten kan fungera fristående i ett lokalt Wi-Fi-nätverk eller via molnet tillsammans med hemautomationstjänster.

Shelly Pro 1PM kan nås, styras och övervakas på distans varifrån som helst med internetanslutning, förutsatt att enheten är ansluten till en Wi-Fi-router och internet.

Shelly Pro 1PM har ett inbyggt webbgränssnitt som kan användas för att övervaka och styra enheten samt ändra dess inställningar.

Huvudsakliga användningsområden

• Bostäder

• Flerbostadshus (lägenheter, hotell m.m.)

• Småföretag (kontor, butiker, restauranger, bensinstationer m.m.)

• Stat/kommun

• Universitet/högskola

Integrationer

• Google

• Alexa

• Samsung SmartThings

Enhetens elektriska gränssnitt
Ingångar

• 2 brytar-/knappingångar på skruvplintar: SW1 och SW2

• 2 matningsingångar på skruvplintar: 1 N och 1 L

• 1 reläingång: I

Utgångar

• 1 reläutgång: O

Ethernet-port

• 1 RJ45-kontakt
  ⚠VARNING! Anslut eller koppla bort LAN-kabeln endast när enheten är spänningslös! LAN-kabelns kontakt får inte ha några metalldelar som användaren vidrör vid anslutning eller bortkoppling.

Tilläggsgränssnitt

• Shellys egenutvecklade seriella gränssnitt
  ⚠VARNING! Hög spänning på tilläggsgränssnittet när enheten är påslagen!

Anslutningar

• Wi-Fi

• Ethernet

• Bluetooth

Säkerhetsfunktioner

• Överhettningsskydd

• Överspänningsskydd

• Överströmsskydd

• Övereffektsskydd

Laster som stöds

• Resistiva (glödlampor, värmeelement)

• Kapacitiva (kondensatorbatterier, elektronisk utrustning, startkondensatorer för motorer)

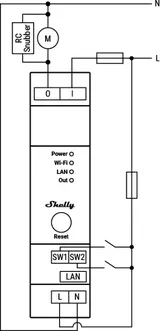

• Induktiva med RC-snubber (LED-ljuskällor, transformatorer, fläktar, kylskåp, luftkonditionering)

Användargränssnitt
Ingångar

• En kupolformad knapp

  • Håll intryckt i 5 s för omstart

  • Håll intryckt i 10 s för återställning till fabriksinställningar

Utgångar

• LED-indikatorer

  • Ström (röd): lyser när strömmen är ansluten

  • Wi-Fi (varierande):

    • Blå: i AP-läge

    • Röd: i STA-läge och inte ansluten till ett Wi-Fi-nätverk

    • Gul: i STA-läge, ansluten till ett Wi-Fi-nätverk men inte till Shelly Cloud, eller molntjänsten är inaktiverad

    • Grön: i STA-läge, ansluten till ett Wi-Fi-nätverk och till Shelly Cloud

    • Blinkande röd/blå: OTA-uppdatering pågår

  • LAN (grön): LAN ansluten

  • Out (röd): reläet slutet

Specifikationer
Fysiska

• Mått (HxBxD): 94x19x69 ±0,5 mm

• Montering: DIN-skena

• Max. åtdragningsmoment för skruvplint: 0,4 Nm

• Ledararea: 0,5–2,5 mm² (grön), 0,5–1,5 mm² (blå)

• Avisoleringslängd: 6–7 mm (grön), 5–6 mm (blå)

• Hölje: plast

• Färg: röd

Miljö

• Temperatur: -20 °C till 50 °C

• Luftfuktighet: 10 % – 90 % RH

• Max. höjd över havet: 2000 m

Elektriska

• Matningsspänning AC: 110–240 V

• Matningsspänning DC: ej tillämpligt

• Min. driftspänning AC: 90 V

• Max. driftspänning AC: 264 V

• Strömförbrukning: <3 W

• Fungerar utan nolla: Nej

Utgångskretsens märkvärden

• Max. brytspänning AC: 240 V

• Max. brytspänning DC: ej tillämpligt

• Max. brytström AC: 16 A

• Max. brytström DC: ej tillämpligt

Sensorer, mätare

• Voltmeter (AC): Ja

• Amperemeter (AC): Ja

• Intern temperatursensor: Ja

Radio

• RF-frekvens: 2400–2495 MHz

• Max. RF-effekt: <20 dBm

• Wi-Fi-protokoll: 802.11 b/g/n

• Wi-Fi-räckvidd: upp till 30 m inomhus, 50 m utomhus

• Bluetooth-protokoll: 4.2

• Bluetooth-räckvidd: upp till 10 m inomhus, 30 m utomhus

MCU

• CPU: ESP32-D0WDQ6

• Flashminne: 8 MB

Firmwarefunktioner

• Scheman: 20

• Webhooks (URL-åtgärder): 20, upp till 5 URL:er per hook

• Skriptning: Ja

• MQTT: Ja

• CoAP: Nej

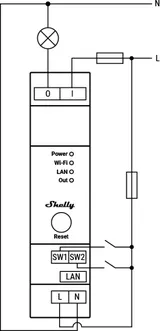

Teckenförklaring

• I – ingångsplint för lastkrets

• L – fasledare (110–240 V)

• O – utgångsplint för lastkrets

• N – nolledare

• SW1, SW2 – ingångsplintar för brytare/knapp

• L – fas

• N – nolla

• LAN – RJ45 LAN-kontakt

Användarmanual: Shelly Pro 1PM multilingual printed user and safety guide.pdf Tillverkarens webbplats: Shelly Pro 1PM
