Shelly Pro 1 – smart reläbrytare för DIN-skena

Shelly Pro 1 – smart DIN-skenebrytare

Enhetsidentifiering

• Enhetsnamn: Shelly Pro 1 v.1
• Enhetsmodell: SPSW-201XE16EU
• Enhetens SSID: ShellyPro1-XXXXXX

Kort beskrivning
Shelly Pro 1 är en smart brytare för DIN-skena med potentialfria kontakter. Tack vare den flexibla Gen2-firmwaren och LAN-anslutningen får professionella installatörer fler möjligheter att skapa lösningar för slutanvändare. Enheten kan fungera fristående i ett lokalt Wi-Fi-nätverk eller tillsammans med hemautomationstjänster via molnet. Shelly Pro 1 kan nås, styras och övervakas på distans var som helst med internetanslutning, förutsatt att enheten är ansluten till en Wi-Fi-router och internet. Shelly Pro 1 har ett inbyggt webbgränssnitt för övervakning och styrning av enheten samt för att justera dess inställningar. Huvudsakliga användningsområden

• Bostäder
• Flerbostadshus (lägenheter, hotell m.m.)
• Småföretag (kontor, butiker, restauranger, bensinstationer m.m.)
• Stat/kommun
• Universitet/högskola

Integrationer

• Google
• Alexa
• Samsung SmartThings

Ingångar

• 2 ingångar för brytare/tryckknapp på skruvplintar: SW1 och SW2
• 2 matningsingångar på skruvplintar: 1 N och 1 L
• 1 reläingång: I

Utgångar

• 1 reläutgång: O

Ethernet-port

• 1 RJ45-kontakt
  ⚠VARNING! Anslut eller koppla bara från LAN-kabeln när enheten är spänningslös! LAN-kabelns kontakt får inte ha några metalldelar som användaren rör vid vid anslutning eller frånkoppling.

Tilläggsgränssnitt

• Shellys egenutvecklade seriella gränssnitt
  ⚠VARNING! Hög spänning på tilläggsgränssnittet när enheten är påslagen!

Anslutningar

• Wi-Fi
• Ethernet
• Bluetooth

Säkerhetsfunktioner

• Överhettningsskydd

Laster som stöds

• Resistiva (glödlampor, värmeelement)
• Kapacitiva (kondensatorbatterier, elektronisk utrustning, startkondensatorer för motorer)

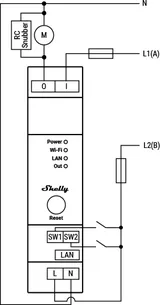

• Induktiva med RC-snubber (LED-ljuskällor, transformatorer, fläktar, kylskåp, luftkonditionering)

Ingångar

• En kupolformad knapp
  • Håll nedtryckt i 5 s för att starta om.
  • Håll nedtryckt i 10 s för att återställa till fabriksinställningar.

Utgångar

• LED-indikatorer
  • Power (röd): lyser när strömmen är ansluten.
  • Wi-Fi (varierande):
    • Blå: i AP-läge
    • Röd: i STA-läge och inte ansluten till ett Wi-Fi-nätverk
    • Gul: i STA-läge, ansluten till ett Wi-Fi-nätverk men inte till Shelly Cloud, eller molntjänsten är inaktiverad
    • Grön: i STA-läge, ansluten till ett Wi-Fi-nätverk och Shelly Cloud
    • Blinkar rött/blått: OTA-uppdatering pågår
  • LAN (grön): LAN ansluten
  • Out (röd): reläet slutet

Specifikationer

• Mått (HxBxD): 94x19x69 ±0,5 mm
• Vikt: 63 g
• Montering: DIN-skena
• Skruvplint, max. åtdragningsmoment: 0,4 Nm
• Ledartvärsnitt: 0,5–2,5 mm² (grön), 0,5–1,5 mm² (blå)
• Avisolerad längd: 6–7 mm (grön), 5–6 mm (blå)
• Hölje: plast
• Färg: blå

Miljö

• Temperatur: -20 °C till 40 °C
• Luftfuktighet: 30 % – 70 % RH
• Max. höjd över havet: 2000 m

Elektriska data

• Matningsspänning AC: 110–240 V
• Matningsspänning DC: ej tillämpligt
• Strömförbrukning: <3 W
• Fungerar utan nolla: Nej
• Märkdata för utgångskrets:
  • Max. brytspänning AC: 240 V
  • Max. brytspänning DC: ej tillämpligt
  • Max. brytström AC: 16 A
  • Max. brytström DC: ej tillämpligt

Sensorer, mätare

• Intern temperatursensor: Ja

Radio

• RF-frekvens: 2400–2495 MHz
• Max. RF-effekt: <20 dBm
• Wi-Fi-protokoll: 802.11 b/g/n
• Wi-Fi-räckvidd: upp till 30 m inomhus, 50 m utomhus (beroende på lokala förhållanden)
• Bluetooth-protokoll: 4.2
• Bluetooth-räckvidd: upp till 10 m inomhus, 30 m utomhus (beroende på lokala förhållanden)

MCU

• CPU: ESP32-D0WDQ6
• Flashminne: 8 MB

Firmwarefunktioner

• Scheman: 20
• Webhooks (URL-åtgärder): 20, med upp till 5 URL:er per hook
• Skriptning: Ja
• MQTT: Ja
• CoAP: Nej

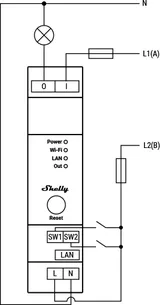

Teckenförklaring

• I – ingångsplint för lastkrets
• L1(A) – fas för lastkrets (110–240 V)
• O – utgångsplint för lastkrets
• L2(B) – fas för enhetens matning (110–240 V)
• SW1, SW2 – ingångsplintar för brytare/tryckknapp
• N – nolla
• L – fas
• LAN – RJ45 LAN-kontakt

Användarmanual: Shelly Pro 1 multilingual printed user and safety guide.pdf Tillverkarens webbplats: Shelly Pro 1
