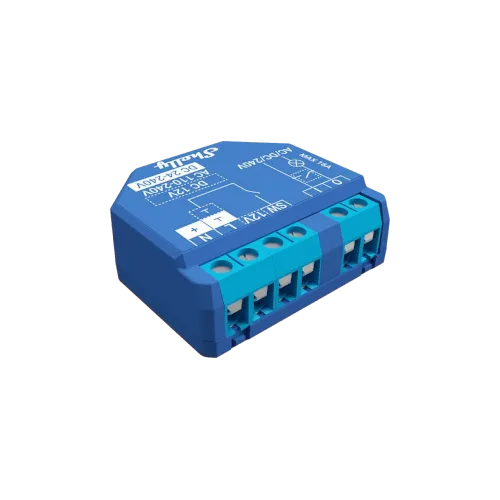

Shelly Plus 1 - smart switch potential-free with contacts

Shelly Plus 1 - Nutikas lüliti potentsiaalivaba kontaktidega

Seadme identifitseerimine

• Seadme nimi: Shelly Plus 1

• Seadme mudel: SNSW-001X16EU

• Seadme SSID: ShellyPlus1-XXXXXX

---

Lühikirjeldus

Shelly Plus 1 on väikese korpusega nutikas lüliti potentsiaalivaba kontaktidega, mis võimaldab elektriseadmeid kaugjuhtida mobiili, tahvelarvuti, arvuti või koduautomaatika süsteemi kaudu.

Seadet saab kasutada iseseisvalt lokaalses Wi-Fi võrgus või pilvepõhistes koduautomaatika teenustes.

Seadet saab paigaldada standardsetesse seinakarpidesse, pistikupesade või lülitite taha või muudesse kohtadesse, kus on piiratud ruumi.

Seadmel on sisseehitatud veebiliides, mis võimaldab jälgida, juhtida ja seadistada seadet.

---

Peamised kasutusvaldkonnad

• Elamud

• Mitme korteriga majad (korterelamud, hotellid)

• Väikekommerts (kontorid, poed, restoranid, tanklad)

• Valitsus- ja omavalitsusasutused

• Ülikoolid ja kolledžid

---

Integreerimine

• Google

• Samsung SmartThings

• Amazon Alexa

---

Elektrilised liidesed

Sisendid:

• 1 lüliti/nupu sisend (SW)

• 1 potentsiaalivaba kontakt sisend (I)

• 3 toite sisendit kruviklemmidel: N (+), L (Ʇ) ja 12V

Väljundid:

• 1 potentsiaalivaba kontakt väljund (O)

Lisa liides:

• Shelly omaniku seriaalliides
  ⚠ Märkus: lisa liidesel on kõrgepinge, kui seade on vooluvõrgus!

---

Ühenduvus

• Wi-Fi

• Bluetooth

---

Ohutusfunktsioonid

• Ülekuumenemiskaitse

---

Toetatud koormuse tüübid

• Resistentsed (hõõglambid, kütteseadmed)

• Kapatsitiivsed (kondensaatorid, elektroonika, mootori stardikondensaatorid)

• Induktiivsed RC snubberiga (LED-draiverid, trafo, ventilaatorid, külmik, konditsioneer)

---

Kasutajaliides

Sisend:

• Üks juhtnupp

• 5 sek hoides: AP ja Bluetooth ühendus

• 10 sek hoides: tehaseseadistus

Väljund:

• LED (punane) indikaator

• Erinevad vilkumismustrid vastavalt Wi-Fi ja pilve ühendusele ning OTA uuendustele

---

Füüsilised andmed

• Suurus: 37x42x16 ±0,5 mm

• Kaal: 26 g

• Paigaldus: seinakarp

• Kruviklemmide max pöördemoment: 0,4 Nm

• Traadi ristlõige: 0,5–1,5 mm²

• Traadi koorimise pikkus: 5–6 mm

• Kest: plast, sinine

Keskkond:

• Töötemperatuur: -20…40 °C

• Niiskus: 30–70 % RH

• Max kõrgus: 2000 m

---

Elektrilised andmed

• Toitepinge: 110–240 VAC / 24–48 VDC / 12 VDC ±10 %

• Tarbimine: <1,2 W

• Max vahelduvvoolu pinge: 240 V

• Max alalisvoolu pinge: 30 V

• Max vahelduvvoolu vool: 16 A

• Max alalisvoolu vool: 10 A

• Sisseehitatud temperatuuriandur: Sim

---

Traadita ühendus

• Wi-Fi: 802.11 b/g/n, 2400–2495 MHz, <20 dBm, ulatus 30 m siseruumides / 50 m väljas

• Bluetooth: 4.2, ulatus 10 m siseruumides / 30 m väljas

---

Mikrokontroller

• CPU: ESP32-U4WDH

• Flash: 4 MB

---

Püsivara võimalused

• Ajastused: 20

• Webhookid: 20, 5 URL iga hooki kohta

• Skriptimine: Sim

• MQTT: Sim

• CoAP: Ei

---

Juhtmestiku terminalid (legend)

Terminal	Descrição
SW	Lüliti sisend
I	Potentsiaalivaba kontakt sisend
N	Neutraal
L	Faas
12V	Stabiilne 12 V toide
O	Potentsiaalivaba kontakt väljund

  Kasutusjuhend: Shelly Plus 1 multilingual printed user and safety guide.pdf Tootja koduleht: Shelly Plus 1
