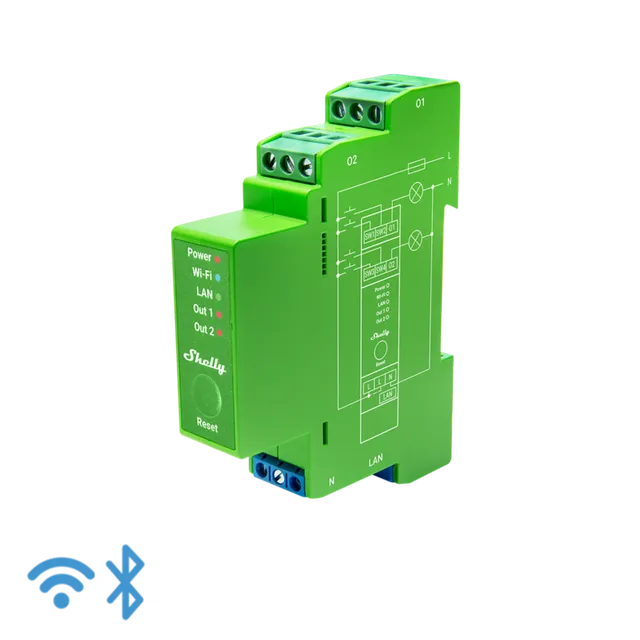

Shelly Pro Dimmer 2PM - DIN-liistule paigaldatav kahekanaliline nutikas dimmer

Seadme identifitseerimine

Seadme nimi: Shelly Pro Dimmer 2PM
Seadme mudel: SPDM-002PE01EU
Seadme SSID: ShellyProDM2PM-XXXXXXXXXXXX
Seadme Bluetooth ID: 0x200E

Lühikirjeldus

Shelly Pro Dimmer 2PM on DIN-liistule paigaldatav kahekanaliline nutikas dimmer. Seade võib töötada iseseisvalt kohalikus Wi-Fi võrgus või seda saab kasutada läbi pilvepõhiste koduautomaatika teenuste. Seadmele pääseb ligi, seda saab juhtida ja monitoorida kaugelt igast kohast, kus Kasutajal on internetiühendus, tingimusel et seade on ühendatud Wi-Fi ruuteriga ja internetiga. Shelly Pro Dimmer 2PM sisaldab sisseehitatud veebiliidest, mille abil saab seadet jälgida ja juhtida ning seadistusi muuta.

Põhifunktsioonid

• DIN-liistule paigaldatav

• Automaatne dimmeri kalibreerimine: tagab sujuva hämardamise kogu töövahemikus

• Lüliti/nupu sisendrežiim: võimaldab paindlikku juhtimist lülitite või nuppude kaudu

• Ühe- või kahe nupu hämardamise juhtimine: võimaldab täielikku dimmerdamise funktsionaalsust igasuguse seinalüliti konfiguratsiooniga

• Öörežiim: võimaldab määrata kindla valguse heledustaseme öisel ajal

• Min/Maks heledus: seab täpsema heleduskontrolli jaoks piirväärtused

• Nupu fade-kiirus: määrab, kui kiiresti heledus muutub nupu all hoidmisel

• Ülemineku kestus: määrab aja, mis kulub 0–100 % hämardamiseks

• Turvalisus: ülekoormuse-, ülepinge-, ülevoolu- ja ülivõimsusekaitse

• Nädalagraafikud: igapäevased ajaplaanid, sh heleduse, üleminekuaja ja signaali väärtuste määramine

• Automaatne sisse-/väljalülitus taimeriga

• Kohalikud tegevused: automatiseerimised kohalikus Wi-Fi võrgus (heleduse, üleminekuaja ja väärtuste määramine)

• Veebikonksud (Webhooks): sündmustepõhine suhtlus teiste seadmetega

• BLE Gateway: hõlbustab suhtlust BLE ja Wi-Fi seadmete vahel

• Wi-Fi kordaja: laiendab Wi-Fi leviulatust

• Skriptimine: võimaldab luua automatiseerimisi skriptide abil

• Ühildub laialdaselt 3. osapoolte koduautomaatika süsteemidega

• Ei vaja keskust: kasutusvalmis nii kohapeal kui ka kaugelt Shelly Smart Controli või muude süsteemidega

Kasutusvaldkonnad

• Dimmerdatavate valgustite heleduse juhtimine vahemikus 110–240 V

• Nutikate ajaplaanide loomine valguse automaatseks muutmiseks päeva jooksul

• Olemasoleva valgustuse süsteemi uuendamine, säilitades olemasolevad lülitid

• Valguste sünkroniseerimine päikesetõusu ja -loojanguga

• Öörežiimi kasutamine vähendatud heleduse jaoks

• Integratsioon kolmandate osapoolte süsteemidega (Home Assistant, Google Home, Alexa, SmartThings)

• Valguse hämardamine ühe- või kahekordse nupuvajutusega

• Tarbitud energia jälgimine ja mõõtmine

• Täpne ja kohandatud valgusjuhtimine professionaalsetel paigaldustel DIN-liistul

Integratsioonid

• Amazon Alexa tugi: Ja

• Google Smart Home tugi: Ja

• Samsung SmartThings tugi: Ja

Lihtsustatud sisemised skeemid

Seadme elektriliidesed

Sisendid

• 4 lüliti/nupu sisendit klemmidel: SW1, SW2, SW3 ja SW4

• 3 toitesisendit klemmidel: 2 × L ja 1 × N

Väljundid

• 2 väljundit: O1 ja O2

Ethernet-port

• 1 × RJ45 pistik
  ⚠ ETTEVAATUST! LAN-kaablit võib ühendada/lahti ühendada ainult siis, kui seade on välja lülitatud!

Lisaliides

• Shelly patenteeritud jadaliides
  ⚠ ETTEVAATUST! Kõrge pinge lisaliidesel, kui seade on sees!

Ühenduvus

• Wifi

• Ethernet

• Bluetooth

Turvafunktsioonid

• Ülekuumenemiskaitse

• Ülepinge kaitse

• Ülevoolukaitse

• Ülivõimsuse kaitse

Toetatud koormusetüübid

• Dimmmerdatavad LED-lambid: kuni 200 W/kanal

• Hõõglambid: kuni 200 W/kanal

• Halogeenlambid: kuni 200 W/kanal

• Rauasüdamiktrafoga madalpinge hõõglambid: kuni 200 VA/kanal

• Dimmerdatavad elektroonilised trafod: kuni 200 W/kanal

Kasutajaliides

Väljundid

• LED indikaatorid:

  • Toide (punane)

  • Wi-Fi (sinine, punane, kollane, roheline – vastavalt töörežiimile)

  • LAN (roheline)

  • Väljund 1 (punane)

  • Väljund 2 (punane)

Specificaties

Mõõdud (K × L × S): 94 × 19 × 69 mm
Kaal: 75 g
Paigaldus: DIN-liist
Korpus: Plastik, laimiroheline

Keskkonnatingimused

• Töötemperatuur: -20 °C kuni +40 °C

• Niiskus: 30–70 % RH

• Maks kõrgus: 2000 m

Elektrilised andmed

• Toide: 110–240 V~, 50/60 Hz

• Tarbimine: < 2 W

• Väline kaitse: 10 A kaitse (B või C iseloom), 6 kA katkestusvõime

• Hämardamise tüüp: tagaserva (trailing edge)

• Max väljundvõimsus: 200 W/kanal

Mõõturid ja andurid

• Voltmeeter (AC)

• Ampermeeter (AC)

• Võimsuse- ja energiatarbe mõõturid

• Sisemine temperatuuriandur

Raadio

• Wi-Fi: 802.11 b/g/n, sagedus 2401–2483 MHz, võimsus < 20 dBm, ulatus kuni 30 m siseruumides / 50 m väljas

• Bluetooth: 4.2, sagedus 2400–2483.5 MHz, võimsus < 4 dBm, ulatus kuni 10 m sees / 30 m väljas

Mikrokontroller

• CPU: ESP32-D0WDQ6

• Välkmälu: 8 MB

Püsivara võimalused

• Ajakavad: 20

• Veebikonksud: 20 (igaühes kuni 5 URL-i)

• Skriptimine: Ja

• MQTT: Ja

  Kasutusjuhend: Shelly Pro Dimmer 2PM multilingual printed user and safety guide.pdf Tootja koduleht: Shelly Pro Dimmer 2PM
