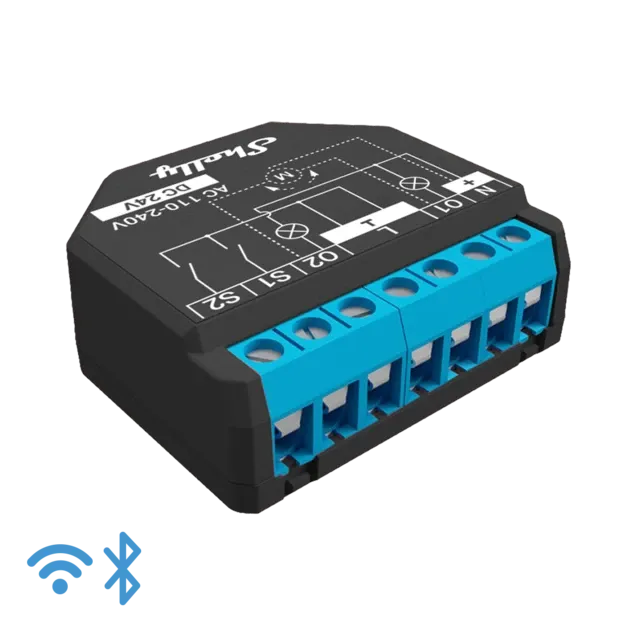

Shelly Plus 2PM - smart two-channel switch power consumption with measurement

Shelly Plus 2PM - Nutikas kahekanaline lüliti voolutarbimise mõõtmisega

Seadme identifitseerimine

• Seadme nimi: Shelly Plus 2PM

• Seadme mudel: SNSW-002P16EU

• Seadme SSID: ShellyPlus2PM-XXXXXX

---

Lühikirjeldus

Shelly Plus 2PM on väikese korpusega 2-kanaliline nutikas lüliti energiatarbimise mõõtmise ja katte juhtimise funktsiooniga. See võimaldab elektriseadmeid kaugjuhtida mobiili, tahvelarvuti, arvuti või koduautomaatika süsteemi kaudu.

Seadet saab kasutada iseseisvalt lokaalses Wi-Fi võrgus või pilvepõhistes koduautomaatika teenustes. Seadet saab jälgida, juhtida ja seadistada veebiliidese kaudu ning see sobib paigaldamiseks standardsetesse seinakarpidesse, pistikupesade või lülitite taha või muudesse kohtadesse, kus on piiratud ruumi.

---

Peamised kasutusvaldkonnad

• Elamud

• Mitme korteriga majad (korterelamud, hotellid)

• Väikekommerts (kontorid, poed, restoranid, tanklad)

• Valitsus- ja omavalitsusasutused

• Ülikoolid ja kolledžid

---

Integreerimine

• Google

• Samsung SmartThings

• Amazon Alexa

---

Elektrilised liidesed

Sisendid:

• 2 lüliti/nupu sisendit (S1 ja S2) kruviklemmil

• 3 toite sisendit kruviklemmidel: 1 N (+) ja 2 L (Ʇ)

Väljundid:

• 2 relee väljundit energiatarbimise mõõtmisega

Lisa liides:

• Shelly omaniku seriaalliides
  ⚠ Märkus: lisa liidesel on kõrgepinge, kui seade on vooluvõrgus!

---

Ühenduvus

• Wifi

• Bluetooth

---

Ohutusfunktsioonid

• Ülekuumenemiskaitse

• Ülepinge kaitse

• Ülekoormuskaitse

• Ületoite kaitse

• Takistuse tuvastus (kattemoodul)

• Ohutulukustus (kattemoodul)

---

Toetatud koormuse tüübid

• Resistentsed (hõõglambid, kütteseadmed)

• Kapatsitiivsed (kondensaatorid, elektroonika, mootori stardikondensaatorid)

• Induktiivsed RC snubberiga (LED-draiverid, trafo, ventilaatorid, külmik, konditsioneer)

---

Kasutajaliides

Sisend:

• Üks nupuvajutus

• 5 sek hoides: AP ja Bluetooth ühendus

• 10 sek hoides: tehaseseadistus

Väljund:

• LED (monovärviline) indikaator

• Vilkumismustrid sõltuvalt AP, Wi-Fi, pilveühendusest ja OTA uuendustest

---

Füüsilised andmed

• Suurus: 37x42x16 ±0,5 mm

• Paigaldus: seinakarp

• Kruviklemmide max pöördemoment: 0,4 Nm

• Traadi ristlõige: 0,5–1,5 mm²

• Traadi koorimise pikkus: 5–6 mm

• Kest: plast, must

Keskkond:

• Töötemperatuur: -20…40 °C

• Niiskus: 30–70 % RH

• Max kõrgus: 2000 m

---

Elektrilised andmed

• Toitepinge: 110–240 VAC / 24 VDC ±10%

• Tarbimine: <1,4 W

• Max vahelduvvoolu pinge: 240 V

• Max alalisvoolu pinge: 30 V

• Max AC vool: 10 A per kanal, 16 A koguvool, 18 A max lühiajaline

• Max DC vool: 10 A

• Sisseehitatud temperatuuriandur: Ja

• Voltmeter AC: Ja

• Ammeter AC: Ja

---

Traadita ühendus

• Wi-Fi: 802.11 b/g/n, 2400–2495 MHz, <20 dBm, ulatus 30 m siseruumides / 50 m väljas

• Bluetooth: 4.2, ulatus 10 m siseruumides / 30 m väljas

---

Mikrokontroller

• CPU: ESP32-U4WDH

• Flash: 4 MB

---

Püsivara võimalused

• Ajastused: 20

• Webhookid: 20, 5 URL iga hooki kohta

• Skriptimine: Ja

• MQTT: Ja

• CoAP: Ei

---

Juhtmestiku terminalid (legend)

Terminal	Beschrijving
N	Neutraal
L	Faas (110–240 V)
O1, O2	Koormuse väljundid
S1, S2	Lüliti sisendid
+	24 VDC positiivne
-	24 VDC negatiivne
Ʇ	24 VDC negatiivne terminal

Kasutusjuhend: Shelly Plus 2PM multilingual printed user and safety guide.pdf Tootja koduleht: Shelly Plus 2PM
