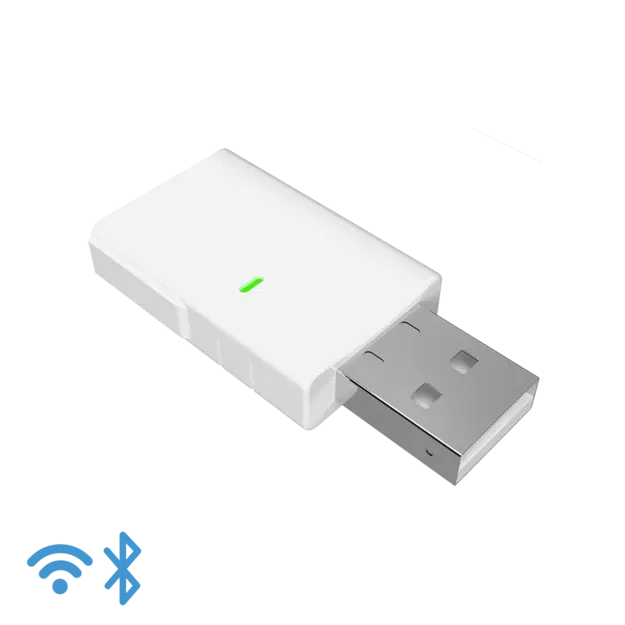

Shelly BLU Gateway Gen3 - smart BLE–Wi-Fi gateway

Shelly BLU Gateway Gen3 - nutikas BLE–Wi-Fi gateway USB-pistikuna

Seadme identifitseerimine

• Seadme nimi: Shelly BLU Gateway Gen3

• Seadme mudel: S3GW-1DBT001

• Seadme SSID: ShellyBluGwG3-XXXXXXXXXXXX

• Seadme Bluetooth ID: 0x1817

Lühikirjeldus
Shelly BLU Gateway Gen3 on nutikas BLE–Wi-Fi gateway USB-pistikuna. Seda kasutatakse kõigi Shelly BLE seadmete, sealhulgas BLU TRV, jälgimiseks ja juhtimiseks. Gateway sisaldab Virtual ja BT Home komponente ning välist nuppu lihtsamaks sidumiseks.

Põhifunktsioonid

• BLU TRV seadmete juhtimine

• Lihtne sidumine Bluetooth-seadmetega

Kasutusvõimalused

• BLU TRV seadmete jälgimine, automatiseerimine ja juhtimine Wi-Fi kaudu

• Scriptingu abil BLU TRV seadmete käitumise automatiseerimine ja kohandamine

• Siduda kuni 5 TRV-d (BLU andurite arv ei ole hetkel piiratud)

Ühenduvus

• Wi-Fi

• Bluetooth

Sisendid

• Reset-nupp:

  • Vajuta ja hoia 5 sekundit, et aktiveerida seadme access point ja Bluetooth-ühendus

  • Vajuta ja hoia 10 sekundit, et teha tehaseseadistuse lähtestus

• Pairing-nupp:

  • Vajuta lühidalt, et seadme sidumine aktiveerida

Väljundid

• LED-indikaatorid:

  • Sinine tuli: AP-režiim

  • Punane tuli: STA-režiim, ei ole ühendatud Wi-Fi võrguga

  • Kollane tuli: STA-režiim, ühendatud Wi-Fi võrguga, kuid ei ole ühendatud Shelly Cloudiga või Shelly Cloud on välja lülitatud

  • Roheline tuli: STA-režiim, ühendatud Wi-Fi võrku ja Shelly Cloudi

  • Punane/Sinine vilgub vaheldumisi: OTA uuendus käimas

  • Lilla vilgub 30 sekundit: sidumise režiim

  • Roheline vilgub kiiresti 3 sekundit: sidumine õnnestus

  • Lilla vilgub kiiresti 3 sekundit: sidumine ebaõnnestus

Techninės specifikacijos

Kiekis	Väärtus
Füüsikalised
Suurus (KxLxS)	60x27x11 mm
Kaal	10 g
Korpuse materjal	Plastik
Korpuse värv	Balta
Keskkond
Töötamistemperatuur	-20 °C kuni 40 °C
Ladustamistemperatuur	-20 °C kuni 40 °C
Õhuniiskus	30%–70% RH
Maks. kõrgus	2000 m
Elektrilised
Toide	5 V⎓ (USB Type-A port)
Energiatarve	< 1 W (tipp kuni 5 W)
Andurid	Sisemine temperatuuriandur: Ei
Raadio
Wi-Fi	802.11 b/g/n, 2412–2472 MHz, <20 dBm, vahemik kuni 30 m sees ja 50 m väljas (sõltuvalt tingimustest)
Bluetooth	BLE 4.2, 2402–2480 MHz, <10 dBm, vahemik kuni 10 m sees ja 30 m väljas (sõltuvalt tingimustest)
Mikrokontroller	CPU: Shelly ESP32 C3, Flash: 8 MB
Firmware võimalused
Ajakavad	20
Webhooks	20 (5 URL-i ühe hook-i kohta)
Scripting	Taip
MQTT	Taip
Krüpteerimine	Taip
Toetatud seadmed	Siduda selle gateway-ga saab: Shelly BLU H&T, Shelly BLU Button 1, Shelly BLU Button Tough 1, Shelly BLU Wall Switch 4, Shelly BLU Door/Window, Shelly BLU TRV, Shelly BLU Motion (toetamine planeeritud tulevikus)

Kasutusjuhend: Shelly BLU gateway Gen3 multilingual printed user and safety guide.pdf Tootja koduleht: Shelly BLU Gateway Gen3
