Yleiskatsaus
Shelly LAN Switch on DIN-kiskoon asennettava Ethernet-kytkin, jossa on 5 x RJ45-porttia ja tuki nopeuksille 10/100 Mbps.

Keskeiset ominaisuudet

• DIN-kiskoasennus: Suunniteltu maailmanlaajuisen DIN-kiskostandardin mukaan ja sopii täydellisesti kaikkiin Pro-releisiisi.

• Suora verkkovirtaliitäntä: Toimii suoraan 110–230 V~, 50/60 Hz -verkkovirralla ilman erillisiä verkkolaitteita.

• Plug & Play: Helppo asennus ja käyttöönotto, jolloin verkon voi ottaa käyttöön ja optimoida nopeasti.

Käyttökohteet

• Vakaa LAN-yhteys kriittisille laitteille: Shelly LAN Switch pitää älykodin toiminnan sujuvana. Se on suunniteltu toimimaan saumattomasti Pro-laitteiden kanssa ja tarjoaa vakaan, katkeamattoman yhteyden kaikille kriittisille laitteille, kuten LVI-, aurinkosähkö- tai valaistusjärjestelmille.

• Nopea langallinen yhteys kotiverkkoon: LAN-kytkin tarjoaa kodin laitteille, kuten tietokoneille, pelikonsoleille, älytelevisioille ja suoratoistolaitteille, vakaan ja nopean internetyhteyden.

• Siisti ja tehokas asennus: Sopii täydellisesti olemassa olevaan sulakekaappiin ja yksinkertaistaa verkon hallintaa. Laitteen voi asentaa suoraan sulakekaappiin, ja se tarjoaa langalliset yhteydet jopa 4 laitteelle.

Sähköiset liitännät
Tulot

• 2 virtaliitintä: 1 L ja 1 N

Ethernet-portit

• 5 x RJ45-liitäntää

⚠ HUOMIO! Kytke tai irrota LAN-kaapeli vain, kun laitteesta on katkaistu virta! LAN-kaapelin liittimessä ei saa olla metalliosia, joihin käyttäjä voi koskea.

Liitettävyys

• Ethernet

Käyttöliittymä
Lähdöt (LED-merkkivalot)

• Virta (punainen): Ilmaisee, että laite on kytketty virtalähteeseen.

• Toiminta (vihreä, tasainen): Ilmaisee, että laitteen ja verkon välille on muodostettu aktiivinen Ethernet-yhteys ja dataa siirretään.

• Toiminta (vihreä, vilkkuva): Dataa lähetetään tai vastaanotetaan Ethernetin kautta.

• Linkki (keltainen): Ilmaisee Ethernet-yhteyden tietokoneeseen tai reitittimeen. Kaapeli on kytketty ja signaali havaitaan.

Tekniset tiedot

Parametri	Arvo
Fyysiset ominaisuudet
Koko (KxLxS)	96x53x59 mm
Paino	87 g
Ruuviliittimen enimmäiskiristysmomentti	0,4 Nm
Johtimen poikkipinta-ala	0,5–2,5 mm² (yksilankainen, monisäikeinen tai hylsyllä)
Johtimen kuorintapituus	6–7 mm
Asennus	DIN-kisko
Kotelon materiaali	Muovi
Kotelon väri	Musta
Liittimen väri	Vihreä
Ympäristö
Käyttölämpötila	-20 °C – 40 °C
Ilmankosteus	30–70 % RH
Enimmäiskorkeus merenpinnasta	2000 m
Sähköiset ominaisuudet
Syöttöjännite	110–240 V~, 50/60 Hz
Virrankulutus	< 1 W
Ulkoinen suojaus	B- tai C-laukaisukäyrä, enintään 16 A, katkaisukyky väh. 6 kA, energianrajoitusluokka 3
Toiminnallisuus
Tiedonsiirto	Kytkin tukee täysin automaattista neuvottelutilaa IEEE 802.3 -standardin mukaisesti (half duplex HDX, full duplex FDX, back pressure, pause, vuonohjaus)

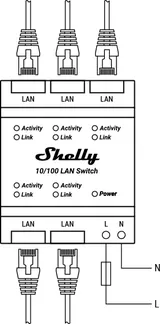

Peruskytkentäkaaviot

Liitin	Kytkentä
L	Vaihe (110–240 V)
N	Nollajohdin
LAN	RJ45 LAN -liitin

Käyttöohje: Shelly LAN Switch multilingual printed user and safety guide.pdf Valmistajan verkkosivusto: Shelly LAN Switch
